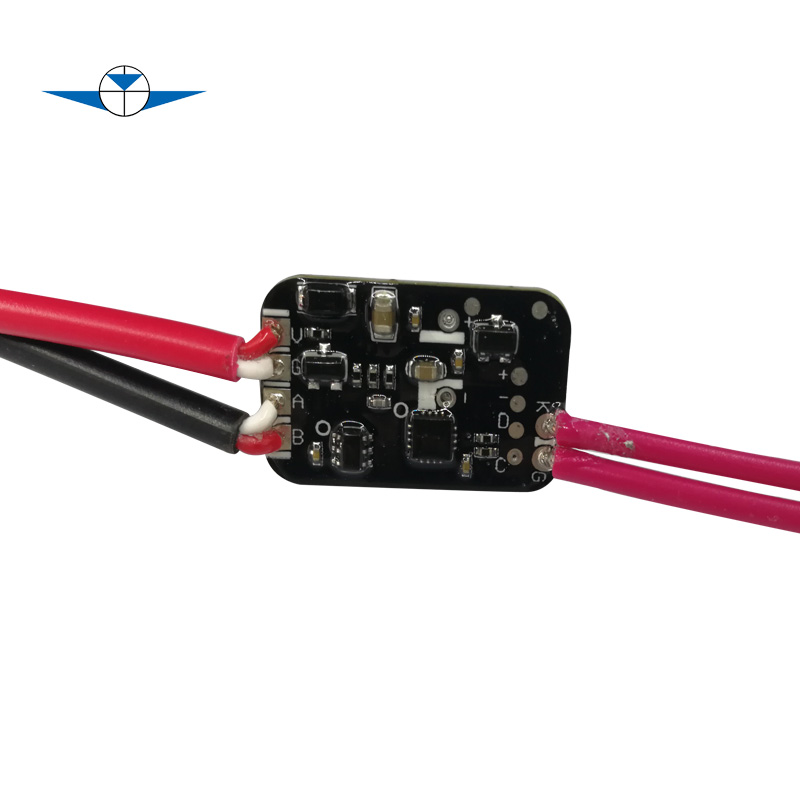

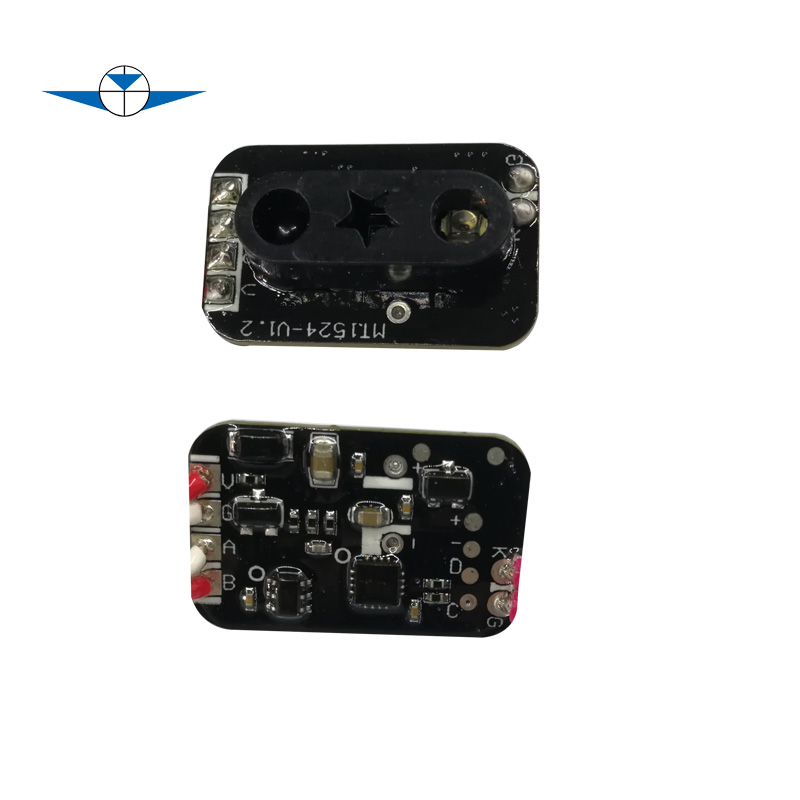

感应洁具控制板功能
基本参数

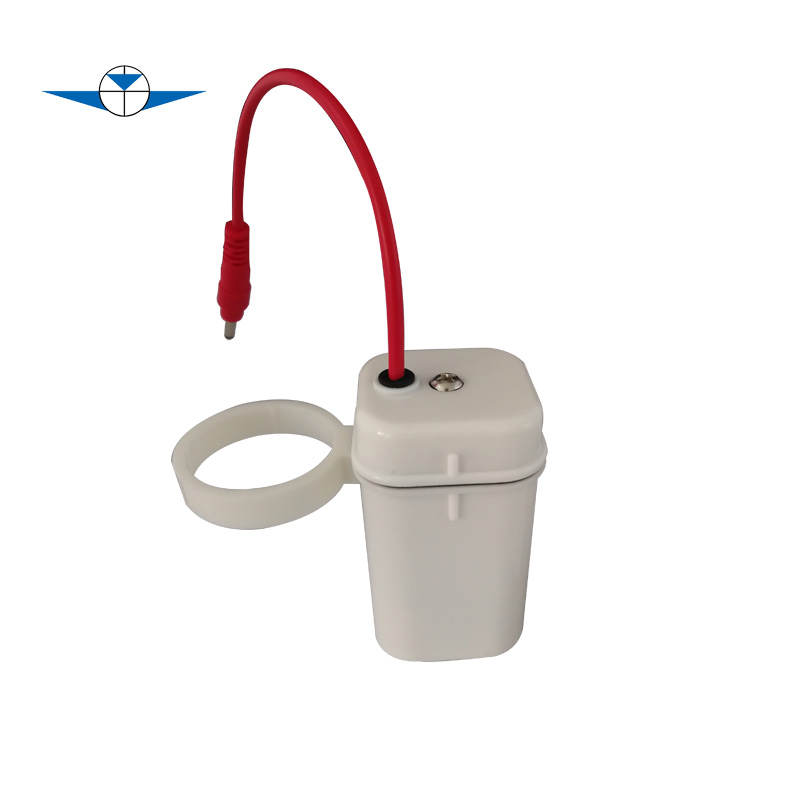

供电：4.6-6.5V
功耗：＜30ua
输出脉宽：35ms
遥控器键值及功能：
模式遥控器 |
|
|
| 1键 | 普通水龙头(节水模式) |
| 2键 | 小冲感应器(节水模式) |
| 3键 | 大冲感应器(节水模式) |
| 4键 | 开关龙头 |
| 5键 | 节水按键 |
| 6键 | 距离学习键 |
| 7键 | 长距离龙头 |
距离遥控器 |
|
|
| 1键 | 增加感应距离 |
| 2键 | 减少感应距离 |
| 3键 | 增加感应时间 |
| 4键 | 减少感应时间 |
| 5键 | 节水按键 |
| 6键 | 距离学习键 |

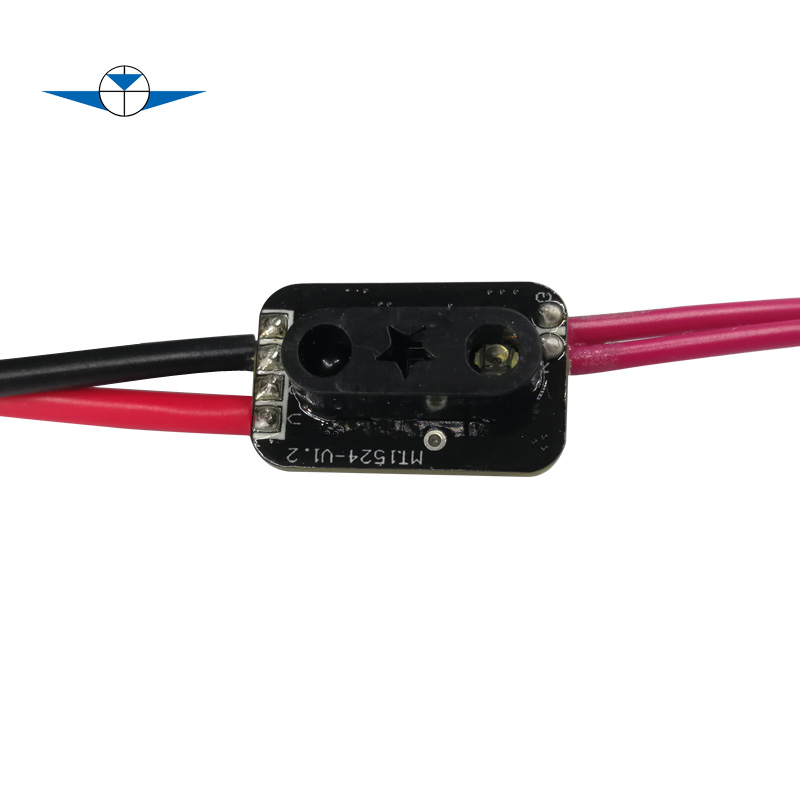

感应器距离学习功能：
步骤 |
|
1 | 按距离学习键 |
2 | 指示灯常亮2秒后变成1秒闪烁1次，提示正在学习距离 |
3 | 当遮挡物进入感应范围保持稳定，指示灯常亮2秒记住当前距离 |
4 | 当10秒内无遮挡物，指示灯快闪2秒退出学习状态 |
上电功能：

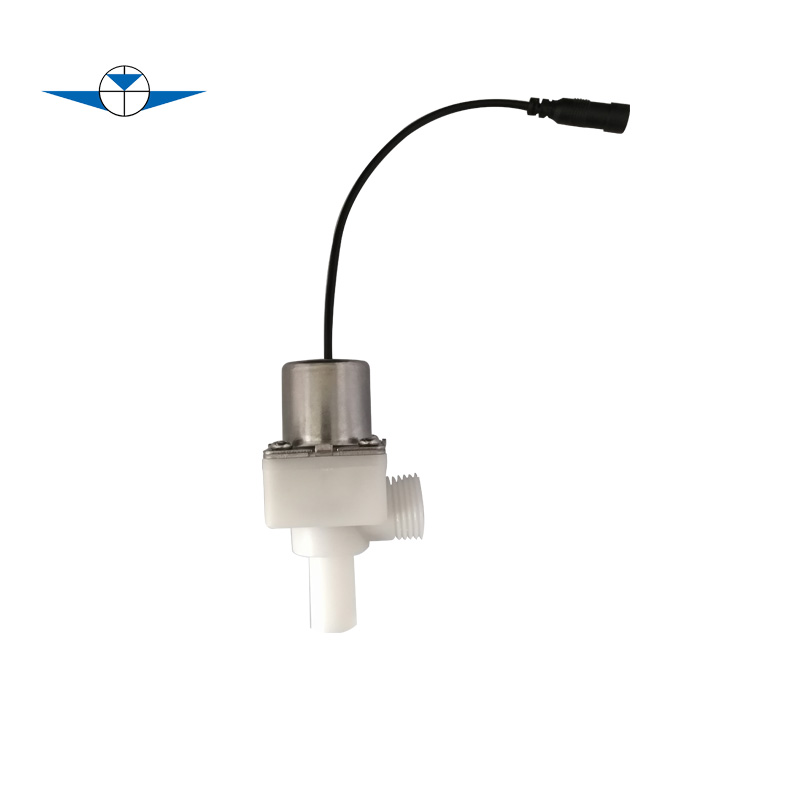

1. 关闭电磁阀一次。
2. 指示灯提醒功能说明如下：
序号 |
| 亮灯说明 |
1 | 龙头 | 指示灯亮500ms， 总共亮1次 |
2 | 小冲 | 指示灯亮500ms， 间隔500ms 再亮 总共亮 2次 |
3 | 大冲 | 指示灯亮500ms， 间隔500ms 再亮 总共亮 3次 |
4 | 其他模式 | 指示灯亮500ms， 间隔500 ms再亮 总共亮 4次 |
5 | 关机电压时 | 有感应时指示灯常亮，有按键指示灯亮1秒 |
6 | 有感应时 | 指示灯间隔1秒闪烁一次 亮50ms |
7 | 距离、时间加减 （到达边界除外） | 指示灯快闪3次 亮500ms灭100ms |
8 | 距离、时间加减 到达边界除外 | 指示灯快闪9次 亮500ms灭100ms |
9 | 节水模式 | 进入节水模式：指示灯快闪6次 亮500ms灭100ms 退出节水模式：指示灯快闪3次 亮500ms灭100ms |
电压提醒功能：
电压 |
|
|
＜4.6V | 关机电压 | 有感应时指示灯常亮，电磁阀关闭一次后不再工作 |
4.6-4.8V | 告警电压 | 有感应时指示灯快闪2次 亮100ms灭100ms，电磁阀可以工作 |
4.8-6.8V | 正常工作电压 | 有感应时指示灯间隔1秒闪烁一次 亮50ms，电磁阀可以工作
|
正常龙头功能：
1. 周期0.5秒扫描一次。
2. 持续有感应1周期后指示灯闪烁1次后开阀。
3. 持续无感应2周期后后关阀。
4. 持续感应1分钟后保护自动关阀，保护自动关阀后，遮挡物离开再次感应开阀。
快速关水龙头：
1．持续无感应1周期后关阀，其他同正常龙头功能。
开关龙头功能：
1．周期0.256秒扫描一次
2．持续有感应1周期后指示灯闪烁1次后开阀。
3．持续无感应1周期后，再次持续有感应1周期后关阀。
4．持续开阀3分钟±10%后强制自动关阀。
5．保护关阀后，遮挡物离开1次，并再次感应开阀。
小冲正常模式：
1．周期1秒扫描一次。
2．持续有感应2周期后，进行第1段开阀，开阀时间固定2秒
3．持续无感应2周期后进行第2段开阀，开阀时间按照记忆时间
4．开阀时间出厂默认6秒，遥控可调节开阀时间范围1-50秒
小冲节水模式：
1．持续有感应1周期后进行第1段固定开阀时间2秒（上电首次使用均有第1段开阀）。 一次使用流程结束后1分钟内连续有人使用均无第1段开阀，一次使用流程结束后≥1分钟无人使用，均有2段开阀。
按键功能：
1．每按1次手动按键，按记忆时间开阀1次。当有感应时，按键启动开阀，未结束人走开则无小冲第2段开阀， 开阀期间，按键无效。
大冲正常模式：
1．周期1秒扫描一次。
2．持续有感应3周期后感应有效。
3．持续无感应3周期后按记忆时间进行开阀。
4．出厂默认开阀时间9秒，遥控可调节时间范围1-50秒。
大冲节水模式：
1．持续有感应3周期后感应有效。
2．持续无感应3周期后，如果持续有感应时间＜1分钟只开阀4秒。
3．持续感应时间≥1分钟按记忆时间开阀。
按键功能：
1．每按一次手动按键,按记忆时间开阀，开阀期间，再次按键无效。
